Chapadlo SCHUNK PGN-plus-P a jeho digitálně poháněná verze PGN-plus-E

27/07/2017



PGN-plus-P se vyznačuje třemi technickými inovacemi. Zaprvé - vylepšení vícezubého vedení. Zvětšením rozměru mezi šesti zuby patentovaného vícezubého vedení umožňuje vyšší momentové zatížení a tím použití delších prstů. K zajištění perfektního lícování je i u nové generace chapadel každá jednotlivá základní čelist náročně ručně broušena a umístěna do příslušného těla chapadla. Zadruhé – permanentní mazání průchozími mazacími kapsami ve vedení. Právě u krátkých zdvihů způsobuje princip mazání minimálním množstvím zvláště rychlé a rovnoměrné rozložení maziva, čímž je chapadlo téměř bezúdržbové a dále si prodlužuje životnost. Zatřetí – PGN-plus-P disponuje větším pístem, čímž vzrůstá upínací síla a může být manipulováno s vyššími hmotnostmi.



Mechatronická verze

S PGN-plus-E, celosvětově prvním digitálně poháněným mechatronickým chapadlem s patentovaným vícezubým vedením, přenáší SCHUNK souhrn vlastností jeho nového pneumatického všestranného protějšku PGN-plus-P bezprostředně do oblasti elektrické manipulace. Jako u jeho vzoru, naleznete také u PGN-plus-E modifikované vícezubé vedení k umožnění vyšších momentů, průchozí mazací kapsy v kontuře vedení, jakož i osvědčenou šikmou kinematiku s konstantní styčnou plochou ve všech polohách. Mechatronické univerzální chapadlo je poháněné DC servomotorem. Tím je zajištěna dlouhodobě vysoká procesní stabilita a dlouhá životnost s minimální údržbou. Potřebná řídicí a výkonová elektronika je již plně součástí kompaktního modulu, čímž není potřeba žádný prostor v rozvodné skříni.



PGN-plus-P

Premiéra „Generation Permanent“: PGN-plus-P se vyznačuje zvětšeným vícezubým vedením a průchozími mazacími kapsami na vodicích plochách.

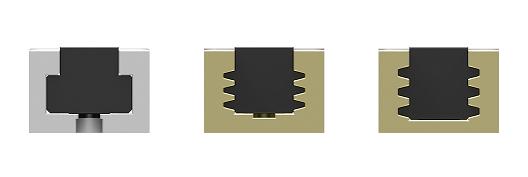

Porovnání vícezubého vedení

U modifikovaného vícezubého vedení (vpravo) umožňuje zvětšený rozměr vyšší točivý moment a tím osazení delšími uchopovacími prsty. Na obrázku vlevo je běžné t-drážkové vedení, uprostřed již roky osvědčené vícezubé vedení.

PGN-plus-E

PGN-plus-E je celosvětově první digitálně řízené mechatronické chapadlo s patentovaným vícezubým vedením. I ono patří k nové „Generation Permanent“ firmy SCHUNK.











Schunk Intec s.r.o. - upínací technika a uchopovací systémy

Tuřanka 115

Brno

627 00

Česká republika



Tel.:+420 513 036 213

Fax: +420 531 036 219

E-mail: info@cz.schunk.com

Internet: www.cz.schunk.com
