Jednoúčelová gravírovací laserová stanice

10/12/2016



lintech_300



Jeden z našich tuzemských zákazníků u naší společnosti poptával řešení pro gravírování zušlechtěných ocelí, které bylo možno mechanicky gravírovat jen velice obtížně. Po testech, kdy byla prokázána výjimečná kvalita a přesnost gravírovaných ornamentů pomocí laserového paprsku, byla pro potřeby zákazníka vytvořena laserová stanice, která splnila jeho požadavky.

Návrh řešení

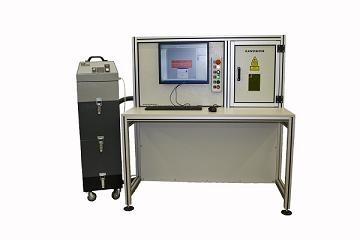

Po zvážení taktu linky a všech klíčových technických aspektů navrhl náš tým jednoúčelový stroj, který se skládá z:

  • 20W vláknový laser s popisovacím polem 110 x 110mm
  • Jednoduchá samostatně stojící jednoúčelová stanice s manuálně otevíratelnými dvířky, automatickou osou Z a rotační osou
  • Pilot laser pro ověření přesného založení dílu
  • Odsávací zařízení pro udržení čistého prostředí

Popis základních funkcí stroje

Obsluha založí popisovaný objekt do předem připraveného zakládacího přípravku a nastaví správnou fokusační vzdálenost vzhledem k výšce objektu. Po importu gravírovacího vzoru a správného nastavení laserového systému lze již spuštěním procesu jednoduše popisovat či gravírovat i velmi jemné vzory s přesností na setiny mm. Pro získání správných výsledků gravírování není důležité pouze nastavit samotný laser, ale rovněž patřičně upravit gravírované symboly. Kvůli ochraně obsluhy obsahují dveře koncový spínač, který zastaví laser v případě otevřených dveří během pracovního procesu. Stanice obsahuje speciální ochranné sklo, které dovoluje obsluze bezpečně kontrolovat průběh pracovního procesu.

Výhody

  • Velmi přesný nástroj s velikostí stopy paprsku cca 50um
  • Snadné gravírování i těch nejtvrdších materiálů, které by byly mechanicky jen velmi těžko opracovatelné
  • Laserový paprsek se jako pracovní nástroj při opracování materiálu neopotřebovává
  • Možnost popisu či gravírování velkého rozsahu materiálů



creatice_360



LINTECH, spol. s r.o.

Chrastavice 3
Domažlice
344 01
Česká republika

Tel.: +420 379 807 211
Fax: +420 379 807 210
E-mail:
Internet:
