10/12/2013



walmag_379_03



PŘÍDAVNÉ PÓLOVÉ DESKY A LAMELOVÉ BLOKY

Komponenty pájené stříbrem

WALMAG MAGNETICS dodává lamelové bloky a přídavné pólové desky jako příslušenství obdélníkových a kruhových upínačů.

Tato příslušenství výrazně rozšiřují využitelnost upínače. Usazeny na něm mohou být volně či s mechanickým zajištěním. Se standardním upínačem pak můžeme bez zásahu do jeho konstrukce upínat i dílce nepravidelného tvaru.



lam-block-pair_02_400x267_400_01



  • lamelové bloky a přídavné pólové desky WALMAG MAGNETICS nejsou samy o sobě magnetické, magnetický tok pouze vedou
  • jejich výhodou je možnost obrábění více dílců v jednom nastavovacím čase, bez nutnosti odepnutí a usazování
  • jsou složeny z jemných ocelových lamel o síle 3 mm a děleny mosaznými lamelami o síle 1 mm; na přání jsou možné i jiné pólové rozteče
  • tato příslušenství se umísťují na pólovou desku magnetického upínače; po jeho zapnutí je magnetický tok vyváděn přes přídavné zařízení

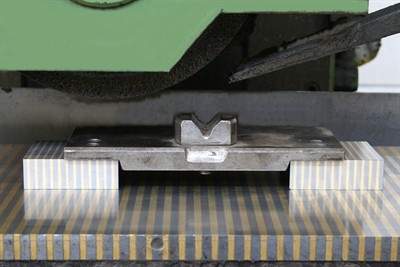

  • mohou posloužit také jako postranní podpora, pokud styčná plocha s upínačem nestačí na udržení vysokého obrobku - týká se to hlavně dutých tenkostěnných komponentů
  • navíc se bloky mohou použít jako redukční deska s jemnými póly pro upnutí malých komponentů, pro které jsou pólové díly základního upínače příliš široké
  • lamelové bloky a přídavné pólové desky jsou vysoce stabilní díky zvláštnímu výrobnímu postupu - pájení stříbrem
  • protože lamelové bloky nejsou spojeny svorníky ani šrouby, mohou se bloky dále opracovat a přizpůsobit Vaší potřebě.
  • technologie výroby lamel, lamelových bloků a desek WALMAG MAGNETICS dovoluje sestrojit upínací zařízení jakéhokoli tvaru a rozměru





p345269n_p_150_01



Lamelové bloky - příčné pólování
Katalog. číslo Rozměry (LxWxH)
70.03.007 250x75x25
70.03.010 250x100x25
70.03.015 250x150x25
70.03.020 250x200x25
70.03.025 250x250x25
70.04.007 400x75x25
70.04.010 400x100x25
70.04.015 400x150x25
70.04.020 400x200x25
70.04.025 400x250x25
70.05.007 500x75x25
70.05.010 500x100x25
70.06.007 250x75x40
70.06.010 250x100x40
70.07.007 400x75x40
70.07.010 400x100x40
70.08.007 500x75x40
70.08.010 500x100x40
70.09.015 300x150x25
70.09.020 300x200x25
70.09.025 300x250x25





podln_p_150_01

Lamelové bloky -podélné pólování
Katalog. číslo Rozměry (LxWxH)
70.01.032 320x75x25
70.01.010 650x75x25
70.02.032 320x100x40
70.02.065 650x100x40



adapter_109x101_109_01

Lamelové bloky - adaptéry
Katalog. číslo rozměry (LxWxH) obsah
70.01.007 75x75x25 1 pár
70.02.010 100x100x40 1 pár
70.03.020 57x32x15 1 pár
70.03.030 97x57x26 1 pár
70.03.040 97x53x22 1 pár



prisma_116x88_116

NÁHLED

Prismatické bloky
Katalog. číslo  rozměry (LxWxH) obsah
70.02.002 100x85x25 1 pár



lamblok3_91x136_136_01

Praktický kufřík
Katalog. číslo 70.89.02
1 pár 57x67x47
1 pár 97x53x22
1 pár 97x57x26
1 pár 57x32x15



uhl_nast_110x100_110_01

Úhlové nástavce
Katalog. Číslo rozměry úhly obsah
70.11.004 118x42x70 30/60/90 1 pár
70.11.007 118x70x70 45/45/90 1 pár



prid_pol_deska_119x76_119

Přídavné pólové desky   kruhové
Katalog. Číslo průměr d mm
70.00.015 155
70.00.020 200
70.00.025 250
70.00.030 300



prid_pol_deska_rect_139x81_139

Přídavné pólové desky hranaté - příčné pólování
Katalog. číslo Rozměry
70.03.015 250x150x25
70.09.015 300x150x25
70.04.015 400x150x25
70.03.020 250x200x25
70.09.025 300x200x25
70.04.020 400x200x25
70.03.025 250x250x25
70.09.025 300x250x25
70.04.025 400x250x25



www.walmag.cz
