Multifunkční kabinový modul SPIDER:

07/03/2013



logo_285





Multifunkční kabinový modul SPIDER:

Jedná se o modul, který je propojen se řídícím systémem v rozvaděči po sběrnici CAN. Je zde integrován kabinový zobrazovač, hlásič pater, gong, čtečka Dallas čipů, tenzometrické vážení, řízení dveří i pro průchozí kabiny. Modul současně přenáší po sběrnici signály pro kabinová tlačítka, několik universálních vstupů a výstupů.

Použitím modulu se značně omezí počet vodičů na kabinu, zjednoduší montáž. Veškerá nastavení se provádí přes servisní menu modulu.

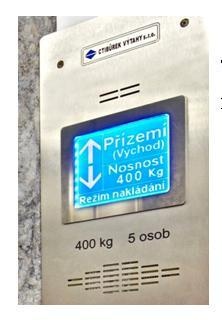

modul_327Technické parametry:

Rozměry:

  • Deska včetně zobrazovače: 130x155, maximální montážní hloubka 45 mm.
  • Bezšroubové svorkovnice WAGO.
  • Zobrazovač: modrobílý LCD 160 128 bodů, viditelná oblast 100x82mm.
  • Upevňovací body v rozích desky 4 x M3.
  • Napájecí napětí 12-24V DC, odběr pří napájení 24V, cca 150mA.
  • Řízení a napájení po čtyřech vodičích. (běrnice CAN).

















Funkce:

  • Plynule tavitelné podsvětlení zobrazovače, automatická snížení jasu podsvětlení display po zhasnutí osvětlení kabiny.
  • Možnost řízení dvou nezávislých pohonů dveří u průchozí klece. (Dvou povelové řízení dveří 2x.)
  • Indikace východu (nástupní stanice).
  • Vstupy: řidič, 2x fotobuňka, 2x tlačítko reverzace, urychlení zavření dveří, přetíženo.
  • Universální vstupy.
  • Universální výstupy.
  • Indikační LED diody na každém vstupu a výstupu pro usnadnění servisu.
  • Volby: 3x8 vstupů voleb s potvrzením.
  • Konektor pro připojení servisní jednotky rozvaděče Viper na kabině.
  • Poruchové relé pro ovládání kabinového telefonu.
  • Hlasová indikace pater a provozních stavů.
  • Gong.
  • Vyhodnocování Dallas čipů ( volitelná blokace jízdy do pater).
  • Možnost připojení čtečky čipových karet komunikující po sériové lince.
  • Integrované vážící zařízení (vyhodnocuje tenzometrické snímače v závěsu kabiny, nebo pod podlahou). Senzory je možno objednat jako příslušenství.
  • Funkce nouzového světla v kabině.
  • Řízení komunikátoru z kabiny, zobrazování provozních stavů.
  • Modul je  komatibilní s řízením TTC, lze využít většinu funkcí. (je třeba specifikovat při objednání)



modul1_474

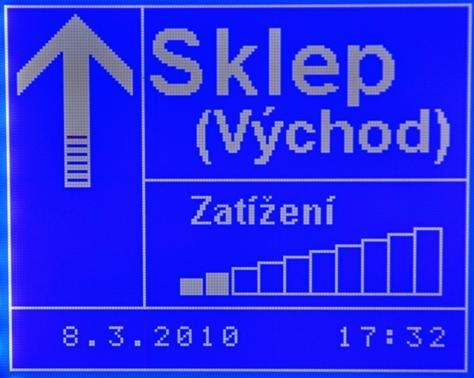

Displej je možno dodat s barevným filtrem v barvě oranžové nebo zelené.

Na displeji je možné aktivovat servisní mód, ve se nastavují základní funkce, jako je jas, kontrast, kalibrace vážení, umožňuje zobrazit verzi sw vybavení,  vybrat grafické a zvukové  schéma.. Displej umožňuje nahrát vlastní obrázky, loga firmy, specielní nápisy na přání.

Pro účely diagnostiky, lze přechodně zobrazit provozní stavy vstupů, výstupů, vážení.
