Nerezová vlnovcová hadice typ - HR I/S

16/12/2014





rattay_240



Nerezová vlnovcová hadice typ - HR I/S (vlnovec s běžným kruhovým vlněním)

Hlavní použití

Pro dopravu široké škály tekutin. Katalogový list ke stažení zde.

Popis hadice HR I/S

Kovové vlnovce s běžným kruhovým vlněním, vyrobené z trubek, svařovaných natupo. Hadice může být opatřena jedním nebo dvěma oplety z ocelového drátu a je dobře ohebná.

Materiál

Vlnovec: 1.4541 (17 246)
  1.4404 (17 349)
  jiné materiály na poptávku

Oplet: 1.4301 (17240)



Značení hadice

provedení: - hadice bez opletu
  - hadice s jedním opletem
  - hadice s dvěma oplety

 hadice HR I/E DN / PN * L - viz OBR. č.2 - tabulka parametrů hadice HR I/S ve fotogalerii výše

DN  - průměr jmenovitý
PN  - tlak jmenovitý (bar)
L     - délka hadice včetně konc. (mm)



Zabudování

Statické nebo pro cyklický pohyb se slabou amplitudou. Hadice má díky dokonalé těsnosti široký rozsah použití v průmyslu chemickém, petrochemickém, v chladící, nukleární a vytápěcí technice atd.

Kroucení hadice je nepřípustné!

Tlak



Pr - destrukční tlak za normálních podmínek (hadice je rovná nehybná, při vnitřním hydrostatickém tlaku a teplotě 20°C)
PN - jmenovitý tlak >=Pr/4 = nejvyšší provozní tlak v běžných podmínkách.
Pu - provozní tlak

Praktické pravidlo: Ps=PN * Kt/Ks

Ps - destrukční tlak za normálních podmínek (hadice je rovná nehybná, při vnitřním hydrostatickém tlaku a teplotě 20°C)
Kt - korekční faktor (teplotní koeficient) viz tab. č.3
Ks -  součinitel bezpečnosti - závislý na provoznětechnických podmínkách

Všechny hadice se testují na těsnost za normálních podmínek zkušebním tlakem 6 bar, na přání na tlakovou odolnost 1,43 násobkem provozního tlaku.


Teplota - tab. č.3 - teplotní koeficienty

Optimální odolnost od -269°C (kapalné helium) až +590°C s ohledem na uvedené údaje.

Teplota teplotní koeficient(Kt)
20 °C 1,00
100 °C 0,95
150 °C 0,88
200 °C 0,83
250 °C 0,79
300 °C 0,75
350 °C 0,72
400 °C 0,68
450 °C 0,64
500 °C 0,61
550 °C 0,59
600 °C 0,57
650 °C 0,55
700 °C 0,50
750 °C 0,46
800 °C 0,41

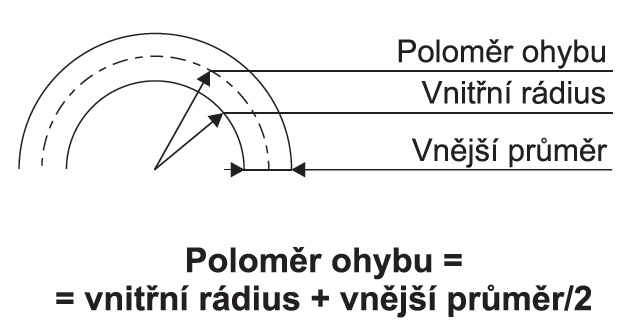

Ohyb



Rs - nejmenší teoretický statický poloměr ohybu (hadice nehybná)
Rd - teoretický dynamický nejmenší poloměr ohybu (opakovaný ohyb)


Teoretické hodnoty jsou přípustné při slabém tlaku a teplotách mezi -30°C až +150°C.



hadice_631

Praktické pravidlo:
- pro -30°C < t < +150°C s provozním tlakem Pu:
poloměr ohybu = Rs (nebo Rd) x (1+Pu/2Pn)

- pro t < -30°C nebo t > + 150°C při libovolné Pu:
poloměr ohybu = Rs (nebo Rd) x 1,5



RATTAY kovové hadice s.r.o.

Kladenská 287/4
Liberec III
460 01
Česká republika

Tel.: +420 488 577 500-3
Mob.: +420 733 325 934, 731 145 337
Fax: +420 488 577 509
E-mail:
Internet:
