Přesné vodící tyče

28/09/2016

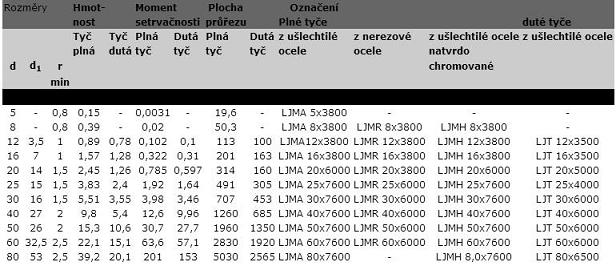

Přesné vodící tyče pro lineární vedení mohou být plné nebo duté. Plné tyče se dodávají ve všech rozměrech odpovídajících lineárním kuličkovým ložiskům, zatímco duté tyče se dodávají s minimálním vnějším průměrem 12 mm. Mají indukčně kalený a broušený povrch. Hloubka prokalení podle průměru tyče od 0,4 mm až po 2,2 mm. Vodící tyče se vyznačují neobyčejně vysokou rozměrovou stabilitou a dlouhou životností. Pro zvláštní způsoby použití se mohou dodávat plné tyče z nerezové oceli nebo natvrdo chromované tyče s tloušťkou vrstvy cca 10 µm. Při použití vodících tyčí z nerezové ocele se nesmí zapomínat, že jejich povrch nedosahuje tvrdosti tyče z ocele pro tepelné zušlechtění.
     Vzhledem ke svým přednostem se vodící tyče používají nejen ve vedeních s lineárními kuličkovými ložisky, ale i pro jiné účely, např. jako osy, sloupky atd.

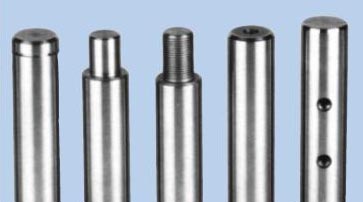

       Skládané vodící tyče. Skládané vodící tyče se mohou vyrobit podle výkresové dokumentace zákazníka buď se závitovými nebo zásuvnými spoji
v závislosti na způsobu použití. Přesně vystředěné čepy a vybrání zajišťují hladký přechod v místě spoje.

Materiál nelegovaná ušlechtilá ocel 12050 nebo 12060.
Povrchová tvrdost 60 až 64 HRc.
Materiál nerezová ovel tvrdost 55 až 58 HRC.
Drsnost povrchu Ra max. 0,3 micrometrů.

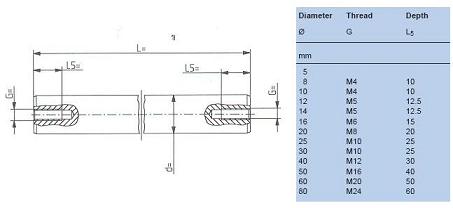

Vodící tyč se závitovou dírou v čele. Konec tyče je tvrdý. Tolerance průměru mohou být poněkud ovlivněny v případě, že závitová díra se přibližuje k zakalené vrstvě.
Příklad označení tyče se závitem v obou čelech : LJMA 25h6x2500 ESSC5
Příklad označení tyče se závitem v jednom čele : LJMA 25h6x2500 ESSC4

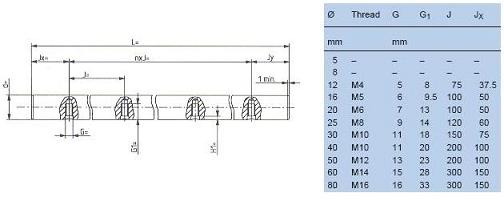

Vodící tyč s radiálními dírami. V tyčích , které musí být opatřeny podpěrou, jsou vyrobeny radiální závitové díry. Poloha radiálních děr odpovídá buď podpěrám, nebo požadavkům zákazníka. Závity se vyrábějí do kalených a broušených tyčí. Tím se zabrání odchylkám tvrdosti a přesnosti vodící tyče.
Příklad označení : LJMA 30h6x3000 ESSC6

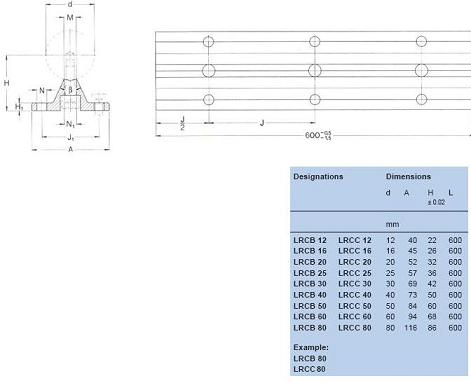

Podpěry pod vodí tyče LRCB/LRCC
Podpěry s předvrtanými otvory mají označené LRCB.
Příklad označení : LRCB 12, LRCB 16, LRCB 20, LRCB 25, LRCB 30, LRCB 40, LRCB 50
Podpěry bez otvorů mají označení LRCC.
Příklad označení : LRCC 12, LRCC 16, LRCC 20, LRCC 25, LRCC 30, LRCC 40

EXVALOS spol. s r.o.

Dobrovského 367

Lanškroun

563 01

Česká republika



Tel.:+420 465 323 140

Mob.:+420 606 654 240

Fax: +420 465 323 140

E-mail: exvalos@exvalos.cz

Internet: www.exvalos.cz
