Převodník pro termoelektrické snímače typu K, J, S, B, L v Al krabičce

06/10/2017

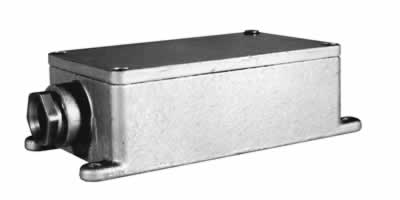

Převodník pro termoelektrické snímače typu K, J, S, B, L v Al krabičce

110-230 TERMIU

Použití:

Převodník je určen pro převod signálu z termočlánkových vysílačů teploty na jeden z normalizovaných průmyslových výstupů. Výstupní signál není lineární s teplotou. Studený konec termočlánku je kompenzován.Převodník je určen pro umístění do prostředí kde dostačuje ochrana krytím IP 44.

Popis:

Signál z termočlánku je přiveden na vstup převodníku. Připojovací svorkovnice je vybavena odporovým snímačem teploty, jehož nelineární charakteristiky se využívá ke kompenzování studeného konce termočlánku.Výstup z převodníku je možno nastavit na 4 až 20 mA v proudové smyčce, 0 až 20 mA (aktivní výstup) nebo 0 až 5 V či 0 až 10 V (odvozeno z 0 až 20 mA úbytkem na odporu). Obvod pracující jako pasivní vysílač v proudové smyčce (4 až 20 mA) je napájen touto smyčkou. Ostatní typy výstupů mají přiveden samostatný napájecí vodič.Převodník není vybaven galvanickým oddělením vstupního a výstupního signálu (není vhodný pro uzemněné termočlánky).

Pracovní podmínky:

Teplota v okolí krabičky s převodníkem smí dosáhnout za provozu max. +70°C.Převodník je možno umístit v libovolné poloze.

Návod k instalaci:

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb.Převodník 110 - 230 TERMIUse upevňuje šroubováním na základní desku pomocí čtyř šroubů M5. Kryt převodníku se musí uzemnit v označeném bodě (značka na krytu). Svorkovnice jsou přístupné po odšrubování víčka. Svorku COM je nutno dobře uzemnit (na šasi rozvaděče, případně na GND napájecího zdroje). Připojovací kabely se provlečou těsnícími průchodkami a vývody se zapojí dle obr.3. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Těsnící průchodky kabelů se dokonale utáhnou pomocí stranového klíče OK 22. Nakonec se přišroubuje krycí víčko.Doporučuje se orientovat kryt převodníku tak, aby průchodky kabelů nebyly orientovány směrem nahoru.V případě nutnosti dostavení měřicího rozsahu převodníku je možno po sejmutí víčka krabičky nastavit rozpětí a nulu převodníku pomocí hodinářského šroubováku. Pozice nastavovacích trimrů je uvedena v obr. 2. K napájení převodníku se doporučuje stabilizovaný zdroj 222 - UNAZ-DC 24V/1,5W (výrobce TRESTON spol. s r.o.).





TRESTON spol. s r.o.

Částkov 40

pošta Bílovice

687 12

Česká republika



Tel.:+420 572 580 021, 572 580 022

Mob.:+420 739 442 121

Fax: +420 572 580 024

E-mail: sales@treston.cz

Internet: www.treston.cz

http://www.industry-eu.cz/firmy/treston-spol-s-r-o
