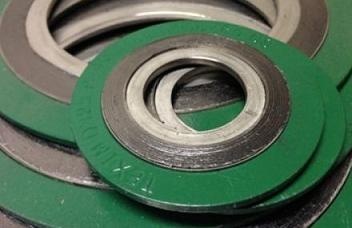

Spirálová těsnění

18/08/2016





texim_120_04



Složení:  Těsnící část spirálově vinutého těsnění se skládá z kovového pásku spirálově navinutého společně s měkkou těsnící výplní. Kovový pásek zajišťuje těsnění výborné pružící vlastnosti, zatímco poddajná těsnící výplň zaručuje vysokou těsnost. Díky této kombinaci materiálu spirálově vinuté těsnění je vhodné v případech, kdy těsnění je vystaveno velkému kolísání tlaku a teplot těsněných medií.

Hlavní využití:

  • Spirálově vinuté těsnění je vhodné pro použití v širokém teplotním a tlakovém pásmu a proto je téměř univerzální.
  • Spirálově vinuté těsnění muže být použito na těsnění tlaku do 25MPa a teplot už od -200°C až do 1000 °C.
  • Díky své konstrukci spirálově vinuté těsnění se jednoduše instaluje bez způsobení jakýchkoli škod.
  • Vnější vodící kroužek slouží k vystředění spirálové těsnící části vzhledem k přírubě a zabraňuje vystřelení těsnění.
  • Kombinací různých vinutých materiálu a kovu se těsnění muže použít v širokém spektru provozních podmínek dle požadavku uživatele.
  • Díky svému nepřilnavému charakteru spirálově vinuté těsnění je možné snadno při demontáži odstranit.
  • Spirálově vinuté těsnění nepoškozuje povrchy přírub.

Dodávané rozměry:

  • pro ploché příruby, příruby typu výkružek/nákružek a pero/drážka
  • ASME/ANSI B 16.5 pro příruby, 150 až 2500 lbs - 1/2" až 24", v souladu s normou na těsnění  ASME B 16.20 (API 601)
  • ASME B 16.47 série A (MSS SP-44) pro příruby, 150 až 900 lbs - 26" až 60", v souladu s normou na těsnění ASME B 16.20 (API 601)
  • ASME B 16.47 série B (API 605) pro příruby, 150 až 900 lbs - 26" až 60", v souladu s normou na těsnění ASME (API 601)
  • BS 1560 ASME/ANSI B 16.5 pro příruby, 150 až 2500 lbs - 1/2" až 24", v souladu s normou na těsnění BS 3381
  • příruby norem DIN - pro všechny typy

Standardní těsnící výplně:

  •  expandovaný grafit: od -200°C do +550°C pH 0-1 4
  •  P T F E: od -200°C do + 250°C pH 0-14

 Standardní kovové materiály:

  • Vnější kroužek - uhlíková ocel (opatřena nátěrem proti korozi)
  • Vnitrní kroužek - CSN 17 240 (SS 304), CSN 17 349 (SS 316L), CSN 17 248 (SS 321)
  • Spirála - CSN 17 240 (SS 304), CSN 17 349 (SS 316L), CSN 17 248 (SS 321)



tesneni_352
