Svařovací buňky ARC-IN 250 M/2 a 250 E/2

12/02/2016



arch_300



Společnost ARC-H a.s.  nabízi robotizované pracoviště jako samostatná buňka s kompletní technologií pro svařování robotem.

Buňka je složena ze čtyř hlavních částí:

  • Podesta, ve které jsou umístěny kanály pro rozvod vzduchu, el. energie a přepravu.
  • Na podestě je umístěn manuálně (M), nebo elektricky (E) otočný stůl po 180° s pneumatickou aretací svařovací polohy, tlumiči dorazů a pneumatickou brzdou. Má dvě samostatná pracoviště s nosností 250 + 250 kg předělená plentou, s přívody vzduchu pro polohovadla, nebo přípravky. Otočný stůl je spojen pevným rámem s podstavcem, na kterém je umístěn svařovací robot. Uvnitř buňky je umístěna čistící a frézovací stanice pro svařovací hořák.
  • Nad pracovním stolem je umístěn trychtýř s ventilátorem pro odtah zplodin. Ty jsou vedeny potrubím do filtrační jednotky zavěšené na zadní stěně opláštění. Uvnitř trychtýře je umístěno osvětlení celého pracovního stolu.
  • Bezpečnostní opláštění je umístěno na podestě a vytváří tak s trychtýřem odsávání kompaktní pevný celek. Na čelních sloupcích opláštění jsou umístěn tlačítka aretace stolu „E – Stop“. V zadní části je instalována el. rozvodná skříň, regulační ventil vzduchu s filtrem, ovládací panel robota rozvody el. energie. Dále je na podestě umístěn svařovací zdroj, láhev s ochranným plynem a sud se svařovacím drátem. Boční posuvné dveře jsou zajištěny koncovým bezpečnostním spínačem, který automaticky vypne celý výrobní proces při otevření dveří. Na boční stěně je umístěno průhledné okno se světelným filtrem, pro vizuální kontrolu procesu svařování. Řízení robota je propojeno 12m kabelem s ručním ovládáním „Teach Pendant“, kde si obsluha řídí, ovládá, programuje a nastavuje celý výrobní proces.

Celá svařovací buňka se dá při změně projektu pracoviště převést vysokozdvižným vozíkem.

Technická data:

Délka podesty - 3 700 mm
Délka s vyložením otočného stolu - 4 600 mm
Šířka - 2 200 mm
Výška bezpečnostního opláštění - 2 300 mm
Výška s trychtýřem a ventilátorem - 3 100 mm
Nosnost stolu - 250 kg + 250 kg
Váha - 2 500 kg
Váha se zařízením a vybavením - cca 3 300 kg
Elektrický příkon (robot, svařovací zdroj, odsávání) cca 4 kW

Zařízení :

Robot: FANUC AM 100iC
Řídící systém: R - 30iA Mate
Svařovací zdroj: KEMPPI - KempArc Synergic 300
Hořákové příslušenství: BINZEL
Čistící a frézovací stanice: ISH LTD. - BRS - 2007
Filtrační jednotka s ventilátorem: EUROMATE - SFD + FAN28


Podle požadované technologie lze svařovací buňku vybavit jinými typy zařízení.

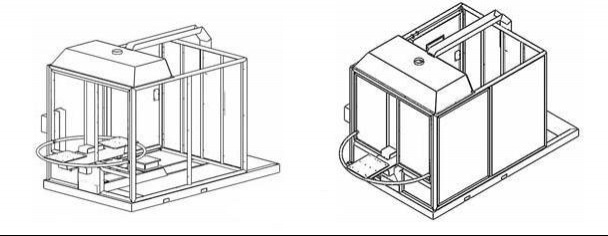

schema_608



ARC-H a.s.

Doudlevecká 17
PLZEŇ
301 38
Česká republika

Tel.: +420 377 221 145
Mob.: +420 603 418 366
Fax: +420 377 227 918
E-mail:
Internet:
