HydroForce HT™: univerzální hydraulický upínač s maximálním kroutícím momentem

06/05/2015



kennametal_300



První volba pro veškeré druhy obrábění s rotačním nástrojem



upin_345

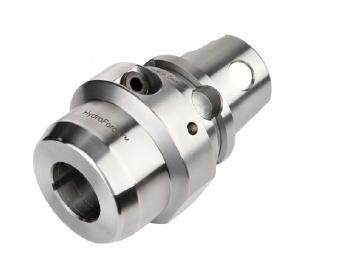

Obrázek: Univerzální hydraulický upínač HydroForce HT™ od firmy Kennametal.


Univerzální hydraulický upínač HydroForce HT od firmy Kennametal je vzhledem k jednomu z nejvyšších přenášených krouticích momentů a kompaktním tvarům s čelní stěnou o 40 % silnější než u jiných srovnatelných upínačů cenově výhodnou volbou. Zjednodušuje zásobování upínacími přípravky, prodlužuje životnost nástrojů a zlepšuje výsledky frézování, vrtání, vystružování a dalších typů obrábění s rotačním nástrojem.

HydroForce HT má zvýšenou tuhost potřebnou pro zlepšení řezných parametrů a lepší výsledky obrábění. Svěrná síla je třikrát větší než u běžných hydraulických upínačů a vzhledem k lepšímu tlumení vibrací je obvodová házivost ve vzdálenosti dvojnásobku průměru od čela upínače jen tři mikrometry. Kvality vyvážení G = 2,5 je dosahováno do rychlosti 25 000 otáček za minutu.


Veškerých těchto výkonových parametrů vysokomomentového upínače se dosahuje jen se dvěma velikostmi pro všechny rozměry rotačních nástrojů. Přímé upínání je možné pro průměry 20 a 32 mm (0,75" a 1,5") a pro nástroje všech ostatních průměrů se používají redukční pouzdra.


Maximální moment a pevnost v ohybu
Při obrábění houževnatých materiálů, jako je titan, je řezná rychlost vzhledem k tepelnému působení na nástroj relativně malá. Výrobci obráběcích strojů
proto zvyšují tuhost i tlumení vřetene a konstrukci stroje přizpůsobují tak, aby bylo možné i při nízkých otáčkách dosahovat velkého kroutícího momentu. V těchto a dalších případech se univerzální hydraulický upínač používá přímo s vřetenovým upínacím systémem KM4X™ nejen proto, že přenáší velký moment, ale také proto, že je velmi odolný v ohybu. Při čelním frézování, kdy je délka vyložení v typickém případě větší, je omezujícím faktorem právě pevnost upínacího systému v ohybu. Například válcová fréza s nastavitelnými výměnnými destičkami s délkou vyložení od čela vřetene 250 mm (9,84") a průměrem 80 mm vyvíjí ohybový moment 4 620 Nm (3 407,5 ft. lbs.) a krouticí
moment méně než 900 Nm (663,8 ft. lbs.). Povolená mez namáhání v ohybu je často překročena dříve než moment v krutu.

Kombinace velké upínací síly systému KM4X™ a úrovně přizpůsobení upínači vede k robustnímu spojení, extrémní tuhosti a pevnosti v ohybu – parametrům, které zvyšují výkon při obrábění titanu. KM4X a HydroForce HT společně překonávají omezení daná tuhostí v ohybu u jiných upínacích systémů. Maximální dostupný výkon vřetene a moment vždy vyhovují kritickým parametrům obrábění, např. při frézování vysoce houževnatých materiálů.


Kompletní řada výrobků
Hydraulické upínače Kennametal patří mezi přední světové systémy pro upínání nástrojů. Dalšími možnostmi jsou hydraulické upínače BASIC-Line, upínače TREND-Line, HP Line s možností radiálního nastavení délky nástroje a SLIM-Line pro velký poměr L ku D. Pro hydraulické upínače jsou charakteristické malé náklady na údržbu. Všechny hydraulické upínače jsou vybaveny centrálním přívodem chladicí kapaliny pro nástroje s průchozím kanálkem chladicí kapaliny i bez něj, a mohou být použity i pro obrábění
s minimem maziva (MQL – Minimum Quantity Lubrication).
Další informace najdete na www.kennametal.com


Kennametal
Kennametal Inc., technologický leader ve strojírenství, již vice než 75. let, přináší produktivitu zákazníkům hledajícím špičkový výkon v náročném prostředí. Společnost poskytuje inovativní produkty odolné proti opotřebení, aplikační inženýring a služby s podporou pokročilých materiálových věd, které slouží zákazníkům v 60 zemích napříč různorodými odvětvími od leteckého průmyslu, zemních prací, energetiky, průmyslové výroby, dopravy a infrastruktury. S přibližně 14.000 zaměstnanci a prodejem za téměř 3 miliardy dolarů společnost realizuje polovinu ze svého příjmu mimo severní Ameriku a celkově 40 % z inovací představila v uplynulých pěti letech. Uznávaný jako
jedna z „World’s Most Ethical Companies“ (Ethisphere), „Outstanding Corporate Innovator“ (Product Development Management Association) a „America's Safest Companies“ (EHS Today) se zaměřením na 100% bezpečnost, Kennametal a jeho nadace investuje do technického vzdělávání, průmyslových technologií a materiálových věd pro naplnění slibu pokroku a ekonomické prosperity pro všechen lid. Pro více informací navštivte firemní webové stránky
www.kennametal.com.
