Převodník pro odporové vysílače s proudovým výstupem 4 - 20 mA v Al krabičce do prostředí s nebezpečím výbuchu

06/11/2017

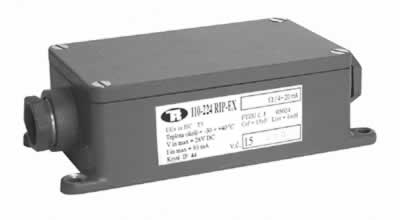

Převodník pro odporové vysílače s proudovým výstupem 4 - 20 mA v Al krabičce do prostředí s nebezpečím výbuchu

110-224 RIP-EX

Použití:

Převodník je určen pro převod signálu z odporových vysílačů na normalizovaný proudový výstup 4 až 20 mA. Výstupní signál je lineární s teplotou.Převodník je určen pro umístění do prostředí s nebezpečín výbuchu, kde dostačuje ochrana krytím IP 44.

Popis:

Signál z proměnného rezistoru je přiveden na vstup převodníku. Odpor přívodních vodičů je plně kompenzován. Obvod pracuje jako pasivní vysílač v proudové smyčce. Výstup převodníku slouží zároveň k jeho napájení.Převodník není vybaven galvanickým oddělením vstupního a výstupního signálu.

Pracovní podmínky:

Teplota v okolí krabičky s převodníkem smí dosáhnout za provozu max. +40°C.Převodník je možno umístitv libovolné poloze.

Návod k instalaci:

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb.Převodník 110 - 224 RIP-EX (110 - 224 RIR-EX) se upevňuje šroubováním na základní desku pomocí čtyř šroubů M5. Kryt převodníku se musí uzemnit v označeném bodě (značka na krytu). Svorkovnice jsou přístupné po odšrubování víčka. Svorku COM je nutno dobře uzemnit (na šasi rozvaděče, případně na GND napájecího zdroje). Připojovací kabely se provlečou těsnícími průchodkami a vývody se zapojí dle obr.3. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Těsnící průchodky kabelů se dokonale utáhnou pomocí stranového klíče OK 22. Nakonec se přišroubuje krycí víčko.Doporučuje se orientovat kryt převodníku tak, aby průchodky kabelů nebyly orientovány směrem nahoru.V případě nutnosti dostavení měřicího rozsahu převodníku je možno po sejmutí víčka krabičky nastavit rozpětí a nulu převodníku pomocí hodinářského šroubováku. Pozice nastavovacích trimrů je uvedena v obr. 2. K napájení převodníku se doporučuje stabilizovaný zdroj 222 - UNAZ-EX 24V/0,5W (výrobce TRESTON spol. s r.o.).
