Servomotory řady 5NK jsou určeny pro elektrické pohony s regulací otáček v rozsahu nejméně 1:1000 a s vysokou rovnoměrností chodu při nízkých otáčkách. Napájení servomotorů z frekvenčních měničů připojených k jednofázové nebo trojfázové síti různých napětí 115, 230,400 V aj.

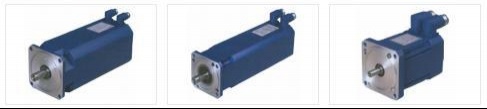

Motory s robustní hliníkovou kostrou a konektory nahoře mají ve statoru trojfázové vinutí a na rotoru permanentní magnety ze vzácných zemin. Jsou vybaveny vestavěným rezolverem české výroby s vývody k signálnímu konektoru (12 kolíků). Silové vývody jsou připojeny k hlavnímu konektoru (8 kolíků). PTC termistory ve vinutí.

Technické Informace

Menší velikosti 5NK 037 a 5NK 050 pokrývají klidové momenty 0,1 až 0,8 Nm. Napájecí síťové napětí 1 x 230 V, (na požadavek 3 x 400 V).

Větší motory 5NK 076 až 5NK 142 mají klidové momenty 0,65 až 22 Nm. Napájecí síťové napětí 1 x 230 V nebo 3 x 400 V.

Maximální mechanické otáčky 9000 min^-1 u menších velikostí 6000 min^-1 u větších velikostí (na požadavek až 9000 min^-1).

Tvar přírubový IM 3001 (IM B5), na požadavek IM 3601 (IM B14).

Krytí IP 54 – těsnění proti vniku prachu, chlazení vlastní IC 410.

Rozsah teploty okolí 0 až 40 °C.

Zatížení trvalé S1 nebo s upravenými parametry S2 až S8.

Vlhkost prostředí 20 až 80 % bez kondenzace.

Přesnost příruby a hřídele dle DIN 42955. Mohutnost kmitání dle kategorie A, ČSN EN 60034-14.

Třída izolace F.

Povrchový nátěr polomatný, modrý.
