Axialní čepové spojky BKN

25/06/2016



axialni-cepova-spojka-bkn-2_170

Axiální čepové spojky typu BKN slouží k přenášení točivého momentu se stálým průběhem v obou smyslech točení při trvalém i přerušovaném provozu. Mohou pracovat v libovolné poloze, v prostředí znečištěném hmotnými částicemi bez kyselinotvorných plynů, při teplotě okolí od -12°C do +80°C.

Spojky BKN umožňují použití v prostředí s nebezpečím výbuchu. Konstrukce spojek neumožňuje přenos axiálních sil. Svojí konstrukcí umožňují montážní odchylky v souososti spojovaných strojů a zařízení. Dynamicky zabezpečují chod soustrojí tlumením rázů při přenosu stálého, přerušovaného i míjivého točivého momentu









ZÁKLADNÍ TECHNICKÉ PARAMETRY A ROZMĚRY
Typ Mtmax Nmax D1 D3 L D2 D4 D5 h k S dmin - dmax Hmot
N.m ot/min mm mm mm mm mm mm mm mm ks mm kg
125 400 3600 125 60 70 90 12 21 18 4 6 20 - 42 6
160 800 3600 160 78 80 118 16 31 22 5 6 24 - 55 11
200 1600 3600 200 105 100 150 16 31 22 5 10 30 - 75 20
250/1 3200 3600 250 105 100 200 16 31 22 5 12 40 - 65 25
250/2 3200 3600 250 130 125 200 16 31 22 5 12 70 - 90 32
315/1 6300 3600 315 130 125 235 24 50 37 8 8 60 - 90 60
315/2 6300 3600 315 160 160 235 24 50 37 8 8 95 - 105 68
355/1 10000 1800 355 160 160 250 24 50 37 8 12 70 - 105 86
355/2 10000 1800 355 180 200 250 24 50 37 8 12 110 - 120 111
400/1 16000 1800 400 180 160 300 40 65 52 10 10 70 - 105 135
400/2 16000 1800 400 215 200 300 40 65 52 10 10 110 - 148

160



Provedení:

.00 základní skladové provedení
.10 s dírou a drážkou na hotovo
.11 s dírou a drážkou na hotovo a červíkem

Hodnoty:

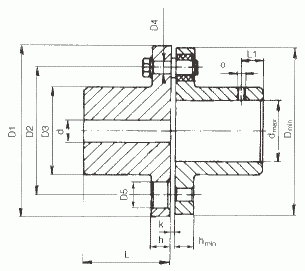

axialni-cepova-spojka-bkn_305_01

Mtmax ... max. točivý moment
n max ... max. otáčky
k ... střední poloha nastavení
S ... počet čepů
d min - d max ... rozsah vrtání náboj



Popis:

Hnací a hnaný člen tvoří kotouč přírubového tvaru, v jehož přírubě jsou střídavě otvory pro unášecí čepy a pro pouzdra. Každý z kotoučů může být hnací nebo hnaný. Točivý moment přenáší sudý počet nekovových pouzder nasunutých na válcových čepech. Spojku lze rozpojit za klidu odsunutím jednoho ze spojených strojů.













44018_300



SIGAD, spol. s r.o.

Svatoplukova 82

753 01 Hranice I - Město
tel.: +420 581 602 642; +420 581 607 166

email: sigad@sigad.cz

web: www.sigad.cz
