Hadicová přípojka typ - F10 od společnosti RATTAY kovové hadice s.r.o.

11/02/2018



hadicová přípojka typ - F10 - navařovací trubka





Specifikace přípojky
typ - F10 - navařovací trubka

Rozměry jsou informativní - změna vyhrazena. Údaje jsou v milimetrech, není-li uvedeno jinak. Jiné rozměry nebo provedení dodáváme na vyžádání.

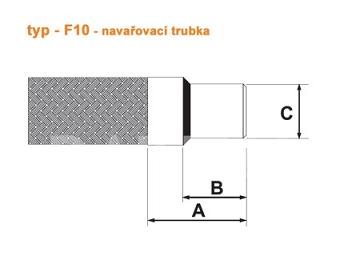

tabulka rozměrů - viz obrázek 1

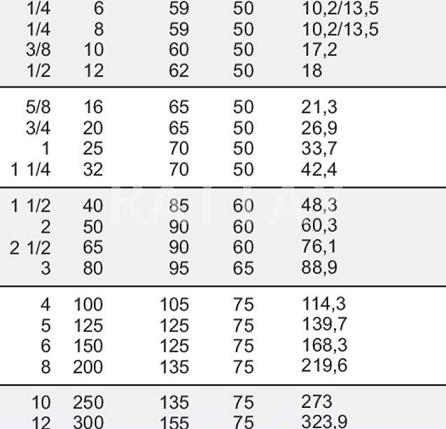

DN palce mm rozměr A rozměr B rozměr C
1/4" 6 mm 59 mm 50 mm 10,2/13,5 mm
1/4" 8 mm 59 mm 50 mm 10,2/13,5 mm
3/8" 10 mm 60 mm 50 mm 17,2 mm
1/2" 12 mm 62 mm 50 mm 18 mm
5/8" 16 mm 65 mm 50 mm 21,3 mm
3/4" 20 mm 65 mm 50 mm 26,9 mm
1" 25 mm 70 mm 50 mm 33,7 mm
1 1/4" 32 mm 70 mm 50 mm 42,4 mm
1 1/2" 40 mm 85 mm 60 mm 48,3 mm
2" 50 mm 90 mm 60 mm 60,3 mm
2 1/2" 65 mm 90 mm 60 mm 76,1 mm
3" 80 mm 95 mm 65 mm 88,9 mm
4" 100 mm 105 mm 75 mm 114,3 mm
5" 125 mm 125 mm 75 mm 139,7 mm
6" 150 mm 125 mm 75 mm 168,3 mm
8" 200 mm 135 mm 75 mm 219,6 mm
10" 250 mm 135 mm 75 mm 273 mm
12" 300 mm 155 mm 75 mm 323,9 mm
14" 350 mm 158 mm 75 mm 355,6 mm

RATTAY kovové hadice s.r.o.

Kladenská 287/4

Liberec III

460 01

Česká republika



Tel.:+420 488 577 500-3

Mob.:+420 733 325 934, 731 145 337, 739 369 655

Fax: +420 488 577 509

E-mail: rattay@rattay.cz

Internet: www.rattay.cz
