Hadicová přípojka typ - G10

14/08/2017



hadicová přípojka typ - G10 - nátrubek 6HR s vnějším závitem



Specifikace přípojky


typ - G10 - nátrubek 6HR s vnějším závitem dle ČSN ISO 7-1

Rozměry jsou informativní - změna vyhrazena. Údaje jsou v milimetrech, není-li uvedeno jinak. Jiné rozměry nebo provedení dodáváme na vyžádání.

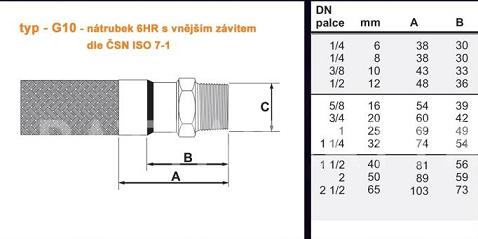

tabulka rozměrů - viz obrázek 1



DN palce mm rozměr A rozměr B rozměr C
1/4" 6 mm 38 mm 30 mm R 1/4"
1/4" 8 mm 38 mm 30 mm R 1/4"
3/8" 10 mm 43 mm 33 mm R 3/8"
1/2" 12 mm 48 mm 36 mm R 1/2"
5/8" 16 mm 54 mm 39 mm R 5/8"
3/4" 20 mm 60 mm 42 mm R 3/4"
1" 25 mm 69 mm 49 mm R 1"
1 1/4" 32 mm 74 mm 54 mm R 1 1/4"
1 1/2" 40 mm 81 mm 56 mm R 1 1/2"
2" 50 mm 89 mm 59 mm R 2"
2 1/2" 65 mm 103 mm 73 mm R 2 1/2"



RATTAY kovové hadice s.r.o.

Kladenská 287/4

Liberec III

460 01

Česká republika



Tel.:+420 488 577 500-3

Mob.:+420 733 325 934, 731 145 337, 739 369 655

Fax: +420 488 577 509

E-mail: rattay@rattay.cz

Internet: www.rattay.cz
