HŘÍDELOVÉ TĚSNĚNÍ

04/01/2017



technické informace

hridel_203

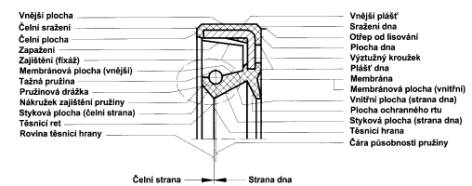

Radiální hřídelový těsnící kroužek (HTK) slouží k utěsnění rotačních strojních dílů.

gufera_472



Použití HTK podle normy DIN 3760, vydání říjen 1962, všechny míry v mm

Tato norma platí pro HTK k utěsnění rotujících hřídelí a prostoru s malým tlakovým rozdílem.



profil1_251

HTK nemusí odpovídat zobrazenému představiteli, jen udané míry jsou dodrženy.

Označení HTK tvar A pro průměr hřídele d1 = 25 mm, vnějšího průměru d2 = 40 mm, šířky b = 7 mm, elastomerový díl z nitril butadenu (NB):

hřídelový těsnící kroužek A 25 x 40 x 7 DIN 3760 – NB

nebo: WDR A 25 x 40 x 7 DIN 3760 – NB

Požaduje-li se označení materiálu materiálovou značkou, pak připsat písmeno G za pomlčkou.Rozšířené označení pak vypadá např.: WDR 25 x 40 x 7 DIN 3760– NB – G

Není třeba uvádět: výběr oborových norem těsnění v německém výběru norem DNA, výběr oborových norem strojírenství v DNA

Tvary:

Podíl produkce dosavadního tvaru C silně poklesl. U tvaru B pokles produkce ještě tohoto nízkého stavu nedosáhl. Protože tento tvar nepřináší proti tvaru AS elastomerním pláštěm žádné výhody, vypustily se tvary B a C z pracovního výběru. Nově byl pojmut tvar AS s elastomerním pláštěm a ochranným rtem, protože se tento tvar v rostoucím měřítku zavádí do praxe.

O chranný ret je zahrnut do šířky kroužku.

V praxi je pro tvar s vnějším pláštěm z elastomerního materiálu častá rýhovaná plocha pláště na průměru d2. Toto provedení se dá lehce zalisovat a dává malé zpětné odpružení. Jsou ale požadovány jiné lisovací přesahy, než udává tabulka (viz dále). Tento vývoj není ještě ukončen a nemůže se ještě rozhodnout, zda dosavadní hladké pláště mohou být nahrazeny obecně rýhovanými plášti. Z tohoto důvodu se v této normě upouští od stanovení těchto hodnot. Protože tvorba plášťové plochy není ukončena, nebylo ještě stanoveno nic o měření průměru a o měřící síle.

Aby se zabránilo omylům, vztahuje se míra d1 na průměr hřídele. Odpovídající průměr na těsnicím kroužku je volen výpočtem. Je to nutné protože plastomerní element

rozměr nestanovuje a výrobce musí volit s pomocí pružiny vhodný přítlačný tlak. Tabulka jako taková odpovídá vydání říjen 1960. Pouze velikosti 7x6, 8x6, 10x19,15x24 jsou vypuštěny protože neodpovídá poměr pro radiální výšku



Více informací k článku najdete zde





SITTECH CZ s.r.o.
Františka Kmocha 1824
434 01 Most

tel.: 476 441 324
fax: 476 108 937
e-mail: info@sittech.cz

www.sittech.cz
