19/01/2018



Kabelové šachty z PC

Tyto šachty slouží jako mechanická ochrana pro použití při křížení kabelů nebo napojení, kde je možné použití různých technologií spojení kabelů (např.optické spojky, energetických, sdělovacích a zabezpečovacích kabelů, optických trubek HDPE, Plason, Fischer, teplem svařitelné rukávy).

Použitá umělá hmota nepoškozuje životní prostředí, využívá recyklovaného materiálu polykarbonát /PC, poklop je vyroben z litiny a rámy z nerezového plechu. Šachta je zcela recyklovatelná. Šachty se dodávají ve třídách zatížení B 125 - 12,5t a D400 - 40t. Barevné provedení - antracitově černá.

Materiál a technické řešení šachet

Materiálem je vysoce kvalitní polykarbonát - PC. Použití horkého, respektive litého asfaltu není kritické. Polykarbonát je samozhasitelný, což je důležité pro požární bezpečnost. Výhodou je i vysoká chemická stálost a vícestupňová recyklovatelnost. Jistotou je nezrezavění. Jednotlivé rámové segmenty jsou spojeny pomocí klínů. Standardně je dodáváno zesílení horního okraje z nerezového plechu. Poklop je z litiny o výše uvedených třídách zatížení. Konstrukce a únosnosti jsou v souladu s EN 124 (únostnost 12,5 t nebo 40 t).Usazení popř.vyjmutí poklopu lze provést běžně používaným nářadím. Výška šachty a umístění připojení je variabilní prostřednictvím kombinace modulů (rámových elementů). Připojování je řešeno prostřednictvím odpovídajících elastických nasazení, které odpovídají praxi. Obsahuje též utěsňovací elementy pro kabely bez rour, umožňuje vyrovnání stupňovité výšky a sklonu. Dodává se šachtová deska na zatížení do D 400/DIN EN 124 dle volby. Šachta je uzavíratelná, vybetonovatelná, vydlážditelná, s větráním a s nasazeným firemním označením - logem.

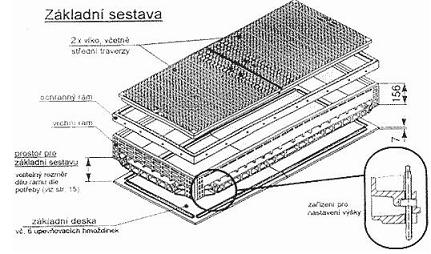

Základní sestava kabelové šachty

Pozor: Základní sestava velké šachty je zásadně vybavena vyrovnáním výšek (závitová tyč s maticí). Na jednu základní sestavu se dodává 1 nářaďový klíč. Po nastavení výšky je nutné pod každým vrchním rámem instalovat rám se šalovacími stěnami (výška 220 nebo 350mm).

Třída dle DIN EN 124 = B 125 nebo D 400 - přípravek pro vyrovnání výšek, s ochranným rámem.

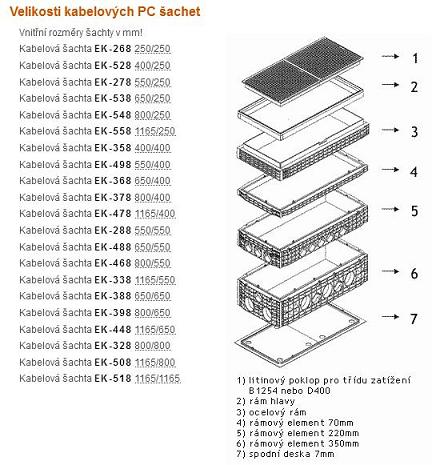

Jednotlivé díly kabelových šachet



Zaslepovací zátka průměru 110mm (pro DIN trubku průměru 110, 90, 75),
zaslepovací zátka průměru 160mm (pro DIN trubku průměru 160, 140, 125, 110mm).

Kryt šachty se štítkem značení (např. napájení el.proudem) dle poptávky uvést zvláštní provedení.


Hlavní přednosti kabelových šachet

  • Stabilita - největší měřítko při nepatrné vlastní váze
  • Optimální ozubení s obklopujícím místem země
  • Mechanická ochrana horního okraje masivním krajovým ochranným rámem
  • Materiálem je polykarbonát s vysokou tepelnou odolností
  • Nízká váha je neocenitelná při dopravě a ruční manipulaci
  • Úspory díky poklesu transportních a skladovacích nákladů
  • Podstatně snížené náklady na montáž a krátký čas na stavbu
  • Nejsou nutné žádné těžké transportní a zvedací prostředky
  • Vypilovaný systém logistiky
  • Každá šachta je ihned použitelná

Možnosti využití kabelových šachet

  • pro kabelové tratě, umístění spojek, odboček atd.
  • indukční smyčky v jízdné dráze
  • veřejné osvětlení
  • světelnou signalizaci

Kabel může projít skrze zabudované průchodky průměru 30mm, též stupňovitými průchodkami průměru 110mm s redukcí na průměry 140,125,110mm do kabelové šachty. Hloubka šachty je variabilní. Umožňují ji měnit různě vysoké stavební díly (rámy); h = 70, 150, 220, 350mm.



GREEN PLANET Investment, s.r.o.

Piletická 61/36a

Hradec Králové

500 03

Česká republika



Tel.:+420 495 454 480

Mob.:+420 603 472 183, 603 472 169

Fax: +420 495 212 681

E-mail: kos.kessner@k-o-s.cz; plasty@kessner.cz

Internet: www.k-o-s.cz
