Kovové hadice hadicová přípojka typ - L10 - od společnosti RATTAY kovové hadice s.r.o.

15/04/2018



hadicová přípojka typ - L10 - šroubení třídílné s kuželovou těsnící plochou







Specifikace přípojky
typ - L10 - šroubení třídílné s kuželovou těsnící plochou

Rozměry jsou informativní - změna vyhrazena. Údaje jsou v milimetrech, není-li uvedeno jinak. Jiné rozměry nebo provedení dodáváme na vyžádání.

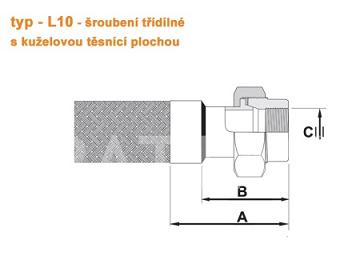

tabulka rozměrů - viz obrázek 1

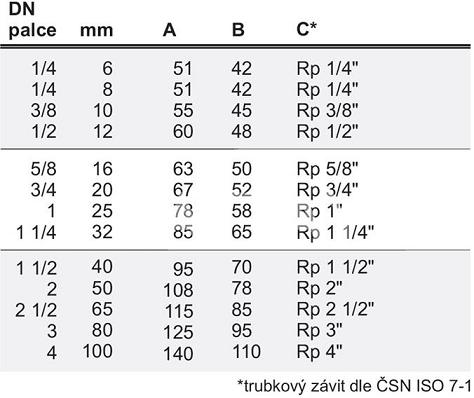

DN palce mm rozměr A rozměr B rozměr C
1/4" 6 mm 51 mm 42 mm Rp 1/4"
1/4" 8 mm 51 mm 42 mm Rp 1/4"
3/8" 10 mm 55 mm 45 mm Rp 3/8"
1/2" 12 mm 60 mm 48 mm Rp 1/2"
5/8" 16 mm 63 mm 50 mm Rp 5/8"
3/4" 20 mm 67 mm 52 mm Rp 3/4"
1" 25 mm 78 mm 58 mm Rp 1"
1 1/4" 32 mm 85 mm 65 mm Rp 1 1/4"
1 1/2" 40 mm 95 mm 70 mm Rp 1 1/2"
2" 50 mm 108 mm 78 mm Rp 2"
2 1/2" 65 mm 115 mm 85 mm Rp 2 1/2"
3" 80 mm 125 mm 95 mm Rp 3"
4" 100 mm 140 mm 110 mm Rp 4"

*trubkový závit dle ČSN ISO 7-1

RATTAY kovové hadice s.r.o.

Kladenská 287/4

Liberec III

460 01

Česká republika



Tel.:+420 488 577 500-3

Mob.:+420 733 325 934, 731 145 337, 739 369 655

Fax: +420 488 577 509

E-mail: rattay@rattay.cz

Internet: www.rattay.cz
