Nerezová vlnovcová hadice typ - HR I/S od společnosti RATTAY kovové hadice s.r.o.

10/01/2018

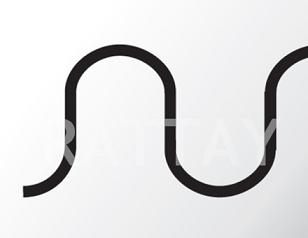

nerezová vlnovcová hadice typ - HR I/S (vlnovec s běžným kruhovým vlněním)

Hlavní použití

Pro dopravu široké škály tekutin. Katalogový list ke stažení zde.

Popis hadice HR I/S

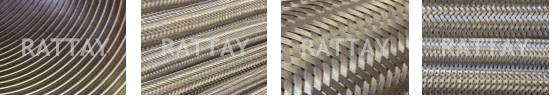

Kovové vlnovce s běžným kruhovým vlněním, vyrobené z trubek, svařovaných natupo. Hadice může být opatřena jedním nebo dvěma oplety z ocelového drátu a je dobře ohebná.

Materiál

Vlnovec:	1.4541 (17 246)
	1.4404 (17 349)
	jiné materiály na poptávku

Oplet:	1.4301 (17240)

Značení hadice

provedení:	- hadice bez opletu
	- hadice s jedním opletem
	- hadice s dvěma oplety

hadice HR I/E DN / PN * L - viz OBR. č.2 - tabulka parametrů hadice HR I/S ve fotogalerii výše

DN - průměr jmenovitý
PN - tlak jmenovitý (bar)
L - délka hadice včetně konc. (mm)

Zabudování

Statické nebo pro cyklický pohyb se slabou amplitudou. Hadice má díky dokonalé těsnosti široký rozsah použití v průmyslu chemickém, petrochemickém, v chladící, nukleární a vytápěcí technice atd.

Kroucení hadice je nepřípustné!

Tlak

Pr	- destrukční tlak za normálních podmínek (hadice je rovná nehybná, při vnitřním hydrostatickém tlaku a teplotě 20°C)
PN	- jmenovitý tlak >=Pr/4 = nejvyšší provozní tlak v běžných podmínkách.
Pu	- provozní tlak

Praktické pravidlo: Ps=PN * Kt/Ks

Ps	- destrukční tlak za normálních podmínek (hadice je rovná nehybná, při vnitřním hydrostatickém tlaku a teplotě 20°C)
Kt	- korekční faktor (teplotní koeficient) viz tab. č.3
Ks	- součinitel bezpečnosti - závislý na provoznětechnických podmínkách

Všechny hadice se testují na těsnost za normálních podmínek zkušebním tlakem 6 bar, na přání na tlakovou odolnost 1,43 násobkem provozního tlaku.

Teplota - tab. č.3 - teplotní koeficienty

Optimální odolnost od -269°C (kapalné helium) až +590°C s ohledem na uvedené údaje.

Teplota	teplotní koeficient(Kt)
20 °C	1,00
100 °C	0,95
150 °C	0,88
200 °C	0,83
250 °C	0,79
300 °C	0,75
350 °C	0,72
400 °C	0,68
450 °C	0,64
500 °C	0,61
550 °C	0,59
600 °C	0,57
650 °C	0,55
700 °C	0,50
750 °C	0,46
800 °C	0,41

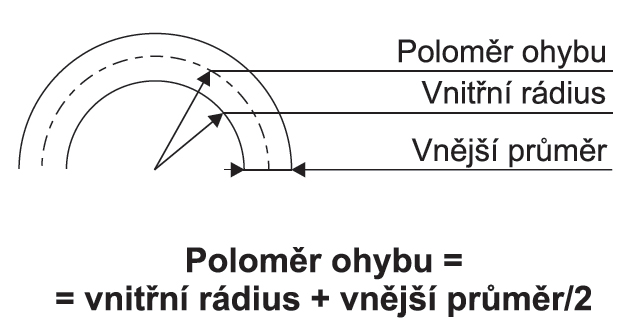

Ohyb

Rs	- nejmenší teoretický statický poloměr ohybu (hadice nehybná)
Rd	- teoretický dynamický nejmenší poloměr ohybu (opakovaný ohyb)

Teoretické hodnoty jsou přípustné při slabém tlaku a teplotách mezi -30°C až +150°C.

Praktické pravidlo:
- pro -30°C < t < +150°C s provozním tlakem Pu:
poloměr ohybu = Rs (nebo Rd) x (1+Pu/2Pn)

- pro t < -30°C nebo t > + 150°C při libovolné Pu:
poloměr ohybu = Rs (nebo Rd) x 1,5
