Převodník pro odporový vysílač teploty Pt 100 s proudovým výstupem 4 - 20 mA v Al krabičce

06/12/2017

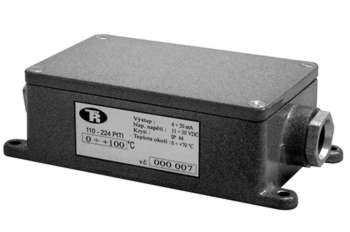

Převodník pro odporový vysílač teploty Pt 100 s proudovým výstupem 4 - 20 mA v Al krabičce

110-224 PtTI



Použití:

Převodník je určen pro převod signálu z odporových vysílačů teploty Pt 100 na normalizovaný proudový výstup 4 až 20 mA. Výstupní signál je lineární s teplotou.Převodník je určen pro umístění do těžších provozů, kde dostačuje ochrana krytím IP 44.

Popis:

Signál z teplotního vysílače je přiveden na vstup převodníku. Obvod pracuje jako pasivní vysílač v proudové smyčce. Výstup převodníku slouží zároveň k jeho napájení.Převodník není vybaven galvanickým oddělením vstupního a výstupního signálu.

Pracovní podmínky:

Teplota v okolí krabičky s převodníkem smí dosáhnout za provozu max. +70°C (na přání zákazníka za příplatek až +85°C).Převodník je možno umístitv libovolné poloze.

Návod k instalaci:

Činnost podle této statě smí vykonávat pracovníci alespoň znalí dle §5 vyhlášky 50/1978 Sb., resp. 51/1978 Sb.Převodník 110 - 224 PtTI se upevňuje šroubováním na základní desku pomocí čtyř šroubů M5. Kryt převodníku se musí uzemnit v označeném bodě (značka na krytu). Svorkovnice jsou přístupné po odšrubování víčka. Svorku COM je nutno dobře uzemnit (na šasi rozvaděče, případně na GND napájecího zdroje). Připojovací kabely se provlečou těsnícími průchodkami a vývody se zapojí dle obr.2. Vnitřní průměr těsnění musí odpovídat průměru kabelu. Těsnící průchodky kabelů se dokonale utáhnou pomocí stranového klíče OK 22. Nakonec se přišroubuje krycí víčko.Doporučuje se orientovat kryt převodníku tak, aby průchodky kabelů nebyly orientovány směrem nahoru.V případě nutnosti dostavení měřicího rozsahu převodníku je možno po sejmutí víčka krabičky nastavit rozpětí a nulu převodníku pomocí hodinářského šroubováku. Pozice nastavovacích trimrů je uvedena v obr. 3. K napájení převodníku se doporučuje stabilizovaný zdroj 222 - UNAZ - DC 24V/1,5W (výrobce TRESTON spol. s r.o.).





TRESTON spol. s r.o.

Částkov 40

pošta Bílovice

687 12

Česká republika



Tel.:+420 572 580 021, 572 580 022

Mob.:+420 739 442 121

Fax: +420 572 580 024

E-mail: sales@treston.cz

Internet: www.treston.cz
