Přídavná označení naklápěcích soudečkových ložisek používaných v papírenském průmyslu

01/12/2016



schaeffler_300_02



Univerzální konstrukční provedení H140 představuje kombinované řešení zvláštních požadavků kladených na naklápěcí soudečková ložiska s vnějším průměrem od 320 mm, která se používají v papírenských strojích. Níže jsou uvedeny příslušné technické specifikace typů H40, H44S, J26A a T52B.

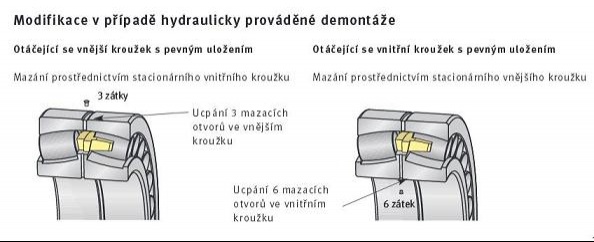

Standard W33 -Naklápěcí soudečkové ložisko s mazací drážkou a 3 mazacími otvory ve vnějším kroužku

C3 C3 - Radiální vůle větší než CN (normální)

C4 C4 - Radiální vůle větší než C3

C5 C5 - Radiální vůle větší než C4

H40 (W77) - Ložisko bez mazací drážky i mazacích otvorů ve vnějším kroužku

H40AB W26 - Naklápěcí soudečkové ložisko opatřené navíc 6 mazacími otvory ve vnitřním kroužku

H40AC – Naklápěcí soudečkové ložisko opatřené navíc mazací drážkou a 6 mazacími otvory ve vnitřním kroužku

H40BB – Naklápěcí soudečkové ložisko, kombinace H40 a H40AB

H40BC – Naklápěcí soudečkové ložisko, kombinace H40 a H40AC

H40CA W33X - Naklápěcí soudečkové ložisko s mazací drážkou a 6 mazacími otvory ve vnějším kroužku

H44SA W77 - Naklápěcí soudečkové ložisko s hliníkovou uzavírací zátkou mazacích otvorů ve vnějším kroužku

H44SB – Naklápěcí soudečkové ložisko s hliníkovou uzavírací zátkou mazacích otvorů ve vnitřním kroužku

H88 VQ424 - Přesnost chodu P5 pro vnitřní kroužek, P4 pro vnější kroužek a kromě toho:

+ J26C + M15NZ + zúžená šířková tolerance vnějšího kroužku pro aplikace s otáčejícím se vnějším kroužkem

H140 – Kombinace H40AC + H44SA + H44SB + T52BW

H157 VE589 - Kombinace H40 + H40AC, speciální trysky na vstřikování oleje ve vnitřním kroužku

J26A W4 - Označení největšího radiálního házení na vnitřním kroužku nebo pouzdře

J26B W58 - Označení největšího radiálního házení na vnějším kroužku

J26C W515 - Označení největšího radiálního házení na vnitřním a vnějším kroužku

J33BH – Durotect Z – povlakování pláště vnějšího kroužku

J47AA – Povlakování pláště vnějšího kroužku materiálem PTFE

J48BB L5DA - Povlakování povrchu soudečků materiálem Triondur C

J56 – Povlakování valivých ložisek ochranou Corrotect

MB – Dvojdílná masivní klec z mosazi, vedená prostředním nákružkem

MB1 – Jednodílná masivní klec z mosazi, vedená prostředním nákružkem

M15NZ – Protokol o měření se záznamem z přístroje Talyrond a sériovým číslem

T50H W22 - Ložisko se zúženou tolerancí vnějšího průměru (minus-minus)

T52BH VQ424 - Přesnost chodu P5 pro vnější kroužek a P4 pro vnitřní kroužek

(v případě FAG zahrnuje i J26A) pro aplikace s otáčejícím se vnitřním kroužkem

T52BE C02 - Přesnost chodu P5 pro vnitřní kroužek (v případě FAG zahrnuje i J26A)

T52BN C04 - Přesnost chodu P5 pro vnější kroužek (v případě FAG zahrnuje i J26B)

T52BW C08 - Přesnost chodu P5 pro vnitřní i vnější kroužek (v případě FAG zahrnuje i J26C)

W209B HA3 - Vnitřní kroužek ložiska z cementační ocele



Více informacínajdete zde
