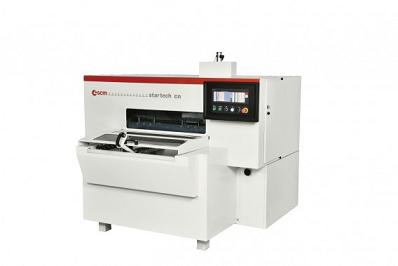

STARTECH CN je novým kompaktním modelem  vrtacího a drážkovacího stroje. Tento stroj vyniká vysokou úrovní technického provedení s cílem nabídnout při nízkých pořizovacích nákladech maximální automatizaci vrtání a komfort obsluhy.  Vysokou kvalitu vrtání zajišťuje automatická vrtací hlava, systém přesného vedení dílce a  automatický přítlak dílce během vrtání a drážkování.

Startech CN v číslech: více než 2x vyšší produktivita než tradiční kolíkovací stroj a minimální dispoziční zástavba 4m2.



Technická data


Parametry dílce
- max. rozměr dílce 3050x800x50 mm
- min. rozměr dílce 300x90x10 mm
- vrtací a drážkovací pracovní rozsah 0x800 mm
- pracovní rozsah v ose X (poté dojde k přehmátnutí) 750 mm
- max. výška horizontálního vrtání 60 mm
- max. pojezdová rychlost v ose X 25 m/min
- max. pojezdová rychlost v ose Y 25 m/min
Vrtací hlava
- vertikální vřetena (4ks v ose X a 4ks v ose Y 7 ks
- rozteč vřeten 32 mm
- horizontální vřetena v ose Y 2 ks
- horizontální vřetena v ose X 1 ks
- otáčky vřeten 3350 ot./min
- integrovaná drážkovací pilka o průměru 100 mmn
- max. tloušťka pilky 5 mm
- otáčky pilky 4300 ot./min
- výkon motoru vrtací hlavy 1,5 kW
Nástroje
- max. celková délka  vertikálního vrtáku  80 mm
- max. průměr vrtáku vertikálního vrtáku 35 mm
- max. pracovní délka horizontálního vrtáku 50 mm
Parametry pro instalaci
- instalovaný příkon 4,5 kW
- provozní tlak vzduchu 6 bar
- spotřeba tlakového vzduchu 90 l/cyklus
- průměr vývodů pro odsávání 80+80 mm
- rychlost odsávaného vzduchu 20 m/s
- průtok odsávaného vzduchu 1200 m3/h



Standardní vybavení

Na stroji lze provádět následující technologické operace: vertikální vrtání průchozích a neprůchozích otvorů, horizontální vrtání do všech 4 pravoúhlých bočních ploch dílce, drážkování s integrovanou drážkovací pilkou podél osy X.

Konstrukčně je stroj řešen pro obrábění dílců v horizontální poloze. Základ stroje tvoří masivní ocelový svařenec, který tvoří i nosnou plochu pro horizontálně uložený pracovní stůl, jehož povrch je opatřen pertinaxovým materiálem s nízkým koeficientem tření. Toto řešení eliminuje riziko poškrábání obráběných dílců, jak během procesu polohování, tak i během samotného obrábění.

Nad pracovní plochou je mostový suport, po kterém jezdí pracovní hlava. Pohyb podél os X, Y a Z je zajištěn pomocí vysoce přesných vodítek s pouzdry. Vrtání do dílce probíhá shora proti dílci jako u klasických CNC strojů.

Samotná pracovní hlava umožňuje osazení 7 na sobě nezávislých vřeten pro vertikální vrtání, 2 nezávislé horizontální vrtací hlavy  pro vrtání  podel os X, Y a drážkovací pilka pro drážkování v ose X.

Polohování dílce (založení, mezioperační pohyby a posuv během obrábění) zajišťuje upínací podtlaková úpínka, která je přímo řízená z NC řídící jednotky podle pracovního programu s optimalizací pohybu. Přesná poloha dílce při obrábění je zajištěna: vertikálním přítlakem a bočním přítlakem. Boční přítlak je manuálně stavitelný, při zakládání dílce do stroje.

Ovládání stroje je realizováno pomocí barevného dotykového LCD displeje o velikosti 7 palců. Pro snadné zadávání hodnot je vedle displeje umístěna alfanumerická klávesnice. Vytváření programů je pomocí parametrického programování s grafickým náhledem dílce.

Startech CN disponuje grafickým průvodcem programování, automatickou optimalizací vrtacích cyklů, automatickou signalizací chyb nebo kolizních stavů, možnost ukládání programů a jejich opětovné vyvolání.

Stroj je schopen obrobit dílec o max. rozměrech (šířka x délka x tloušťka) 800 x 3050 x 50mm a dílec o minimálních rozměrech (š x d x t) 90 x 300 x 10mm.

USB vstup umožňuje vložení pracovních programů připravených na externím PC či notebooku.



Nadstandardní vybavení

Možnost dodání s klimatizovaým rozvaděčem na přání.
