Vačkové kladky, opěrné kladky a snímací kladky

28/10/2017





Pojezdové kladky - valivá ložiska s obzvláště silnostěnným vnějším kroužkem - mohou přenášet jak velká, tak rázová zatížení. Jsou to díly připravené k okamžité montáži a používají se pro všechny typy vačkových převodů, dopravníkových systémů atd. Díky různým konstrukcím, které byly zvoleny pro odlišné způsoby použití, jsou pojezdové kladky vhodné pro nejrůznější provozní podmínky a způsoby zatížení. Dodávají se rovněž s válcovým nebo kulovým povrchem. Pojezdové kladky s kulovým povrchem by se měly používat vždy tam, kde lze předpokládat nesouosost a nebo je nutno se vyhnout hranovému přetížení.



     Příklad označení typ 1 : 361200 R, 361201 R, 361202 R, 361203 R, 361204 R, 361205 R, 361206 R, 361207 R
     Příklad označení typ 2 : 305701 C-2Z, 305702 C-2Z, 305703 C-2Z, 305704 C-2Z, 305 705 C-2Z, 305706 C-2Z, 305707 C-2Z
     Příklad označení typ 3 : 305800 C-2Z, 305801 C-2Z, 305802 C-2Z, 305803 C-2Z, 305804 C-2Z, 305804 C-2Z, 305805 C-2Z,
305806 C-2Z, 305807 C-2Z
Další značení : LR 5201KDD, LR 5202 KDDU, LR 5203 KDD, LR 5204 KDDU, LR 5205 KDDU, LR 5206 KDD, LR 5207 KDD, LR 5207 KDD,
LR 5201 NPPU, LR 5201 NPPU, LR 5201 NPPU ....



Opěrné kladky bez axiálního vedení - jsou v podstatě jehlová nebo válečková ložiska se silnostěnným vnějším kroužkem. Mohou přenášet vyšší zatížení než vačkové kladky, ale mohou pracovat při vysokých otáčkách. Všechny opěrné kladky SKF se dodávají s náplní lithného tuku konsistenční třídy 3, s dobrou vlastností zabraňující korozi a je vhodný pro provozní teploty -30 až 110 °C. Při malém zatížení, nízkých otáčkách a v čistém provozním prostředí není třeba kladky domazávat. Pokud však na ně působí vlhkost či pevné částice nečistot a nebo provozní teploty vyšší než 70°C, měly by se domazávat.

Opěrné kladky


Příklad označení opěrné kladky bez vnitřního kroužku s kulovým vnějším kroužkem :
RSTO 5, RSTO 6, RSTO 8, RSTO 10, RSTO 12, RSTO 15, RSTO 17, RSTO 20, RSTO 25, RSTO 30, RSTO 35, RSTO 40, RSTO45 ...
     Příklad označení opěrné kladky bez vnitřního kroužku s válcovým vnějším kroužkem :
RSTO 5 X, RSTO 6 X, RSTO 8 X, RSTO 10 X, RSTO 12 X, RSTO 15 X, RSTO 17 X, RSTO 20 X, RSTO 25 X, RSTO 30 X, RSTO 35 X ...
     Příklad označení opěrné kladky s vnitřním kroužkem a s kulovým vnějším kroužkem :
STO 6, STO 8, STO 10, STO 12, STO 15, STO 17, STO 20, STO 25, STO 30, STO 35, STO 40, STO 45, STO 50
     Příklad označení opěrné kladky s vnitřním kroužkem a s válcovým vnějším kroužkem :
STO 6 X, STO 8 X, STO 10 X, STO 12 X, STO 15 X, STO 17 X, STO 20 X, STO 25 X, STO 30 X, STO 35 X, STO 40 X, STO 45 X, STO 50 X

     Opěrné kladky bez axiálního vedení utěsněné

Příklad označení opěrné kladky bez axiálního vedení utěsněné bez vnitřního kroužku s kulovým vnějším kroužkem :
RNA 22/6.2RS, RNA 22/8.2RS, RNA 2200.2RS, RNA 2201.2RS, RNA 2202.2RS, RNA 2203.2RS, RNA 2204.2RS, RNA 2205.2RS,
RNA 2206.2RS, RNA 2207.2RS, RNA 2208.2RS, RNA 2209.2RS, RNA 2210.2RS
     Příklad označení opěrné kladky bez axiálního vedení utěsněné bez vnitřního kroužku s válcovým vnějším kroužkem :
RNA 22/6.2RSX, RNA 22/8.2RSX, RNA 2200.2RSX, RNA 2201.2RSX, RNA 2202.2RSX, RNA 2203.2RSX, RNA 2204.2RSX,
RNA 2205.2RSX, RNA 2206.2RSX, RNA 2207.2RSX, RNA 2208.2RSX, RNA 2209.2RSX, RNA 2210.2RSX
     Příklad označení opěrné kladky s vnitřním kroužkem a s kulovým vnějším kroužkem :
NA 22/6.2RS, NA 22/8.2RS, NA 2200.2RS, NA 2201.2RS, NA 2202.2RS, NA 2203.2RS, NA 2204.2RS, NA 2205.2RS, NA 2206.2RS,
NA 2207.2RS, NA 2208.2RS, NA 2209.2RS, NA 2210.2RS

Opěrné kladky s axiálním vedením



     Příklad označení opěrné kladky s kulovým vnějším kroužkem :
NATR 5, NATR 5 PP, NATR 6 PP, NATR 8 PP, NATR 10 PP, NATR 12 PP, NATR 15 PP, NATR 17 PP, NATR 20 PP, NATR 25 PP, NATR 30 PP,
NATR 35 PP, NATR 40 PP, NATR 45 PP, NATR 50 PP
NATV 5 PP, NATV 6 PP, NATV 8 PP, NATV 10 PP, NATV 12 PP, NATV 15 PP, NATV 17 PP, NATV 20 PP, NATV 25 PP, NATV 30 PP, NATV 35 PP,
NATV 40 PP, NATV 45 PP,  NAST 8-2Z, NATR 8, NUTR 20, .....
      Příklad označení opěrné kladky s válcovým vnějším kroužkem :
NATR 17 X, NATV 17 X, NUTR 17 X, NAST 35 P-2Z, NUTR 30 X .....

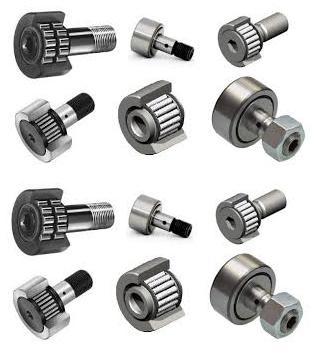

Snímací kladky - jsou opěrné kladky nerozebiratelné, připravené k okamžité montáži, které mají místo vnitřního kroužku masivní čep.
Čep je opatřen závitem umožňujícím snadnou a rychlou montáž kladky k odpovídajícímu strojnímu dílu pomocí matice. Axiální vedení vnějšího kroužku zajišťuje příruba, jež je součástí čepu, a kroužek nalisovaný na čep.
     Snímací kladky SKF se dodávají ve třech provedeních, které mají stejné rozměry a mohou být bez nebo s výstředným pouzdrem ( obr. 1 a 2 ) nalisovaným na čep zatepla. Kladky s výstředným pouzdrem jsou označeny písmenem E , např. KRE či NUKRE.



Příklad označení snímací kladky s kulovým vnějším kroužkem bez výstředného pouzdra :
KR 16. KR 16 PP, KRV 16 PP, KR 19 PP, KRV 19 PP, KR 22 PP, KRV 22 PP, KRV 30 PP, KRV 32 PP,  ( označení PP znamená utěsnění kladky )
NUKR 35, NUKR 40, NUKR 47, NUKR 52, NUKR 62, NUKR 72, NUKR 80
      Příklad označení snímací kladky s kulovým vnějším kroužkem s výstředným pouzdrem :
KRE 16 PP, KRE 19 PP, KRVE 19 PP, KRVE 22 PP, KRE 22 PP, KRE 26, KRVE 26 PP, KRVE 32 PP ......




EXVALOS spol. s r.o.

Dobrovského 367

Lanškroun

563 01

Česká republika



Tel.:+420 465 323 140

Mob.:+420 606 654 240

Fax: +420 465 323 140

E-mail: exvalos@exvalos.cz

Internet: www.exvalos.cz

http://www.industry-eu.cz/firmy/exvalos-spol-s-r-o
