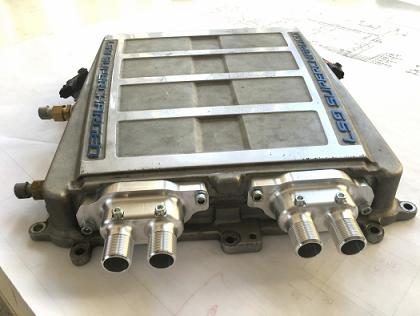

Výroba hliníkových přírub pro chlazení superchargeru v Corvette ZR1

20/01/2017

Původní příruba výměníku superchargeru motoru LS9 je hrubý

odlitek, který nelze zapojit do systému jinak, než dle továrních

specifikací a na stávající koncovky chladiče. Hodně majitelů si

pořizuje výkonnější chladící systém, který má větší chladič a

jiné hadice. Pro připojení nového systému nelze použít stávající

tovární přírubu.

Postup prací byl následovný - stávající přírubu jsme naskenovali naším Handyscan 700 3D skenerem a rozdělili na dvě samostatné příruby. Naskenovaný soubor ve tvaru .stl jsme načetli do Solidworksu a překreslili všechny jeho potřebné části. Pak jsme vyprojektovali nový design příruby, nové odvzdušnění a drážky pro hadice.

Pro frézování na našem pětiosém CNC stroji jsme použili kovaný hliník, který se dodává pod značkou Certal.

Černé terčíky na fotografii původní příruby jsou samolepky a slouží pro skenování - podle nich si skener ukládá pozici dílu a dílem lze při skenování pohybovat.
