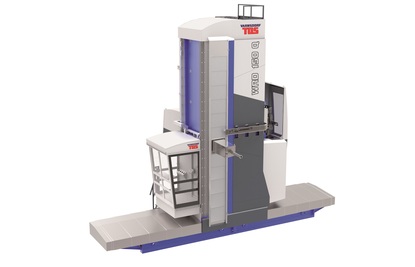

Vyvrtávačka desková WRD 130/150 (Q)

07/02/2018





  • dvojtyp strojů se stejnou koncepcí a rámem, ale s rozdílnými výkony hlavního motoru, vřeteníky a otáčkami vřetena
  • přesné a vysoce produktivní souřadnicové vrtání, vyvrtávání, frézování a řezání závitů zejména obrobků velkých rozměrů a hmotností nebo prostorově členitých obrobků z litiny, ocelolitiny a oceli.
  • podle potřeb technologie lze stroje doplnit upínacím polem sestaveným z upínacích desek nebo jedním i více přídavnými stoly
  • stroje je možno doplnit řadou přídavných technologických zařízení, které značně rozšiřují technologické možnosti stroje
  • stroje jsou souvisle řízeny řídícím systémem SINUMERIK 840D, HEIDENHAIN iTNC 530 nebo FANUC 31i
  • na přání zákazníka lze typ WRD 150 dodat též v provedení s průměrem pracovního vřetena 160 mm



Základní varianty stroje

  • WRD 130 - základní provedení stroje
  • WRD 130 Q - provedení stroje s automatickou výměnou nástroje (AVN)
  • WRD 150 - základní provedení stroje
  • WRD 150 Q - provedení stroje s automatickou výměnou nástroje (AVN)

Konstrukční skupiny stroje

Vřeteník

Základní těleso je tuhý odlitek z šedé litiny, stejně jako jeho další související část tvaru L, která vytváří vedení pro smykadlo. Náhon vřetena je proveden ozubenými převody se dvěma mechanickými stupni řazenými automaticky - elektricky ovládaným přesouvačem. Hmotnost vřeteníku je kompenzována silou teleskopického hydraulického válce.

Stojan

Těleso stojanu je provedeno jako tuhý, optimálně dimenzovaný, žebrovaný odlitek ze šedé litiny.

Elektroskříň

Obsahuje základní modul řídicího systému, komponenty řízení pohonů posuvů i vřetena a další elektrické prvky od renomovaných firem.

Hydroagregát

Zdrojem tlakového oleje pro mazání vodicích ploch je mazací agregát umístěný společně s hydroagregátem na saních stojanu.

Plošina pro obsluhu

Ovládání stroje je soustředěno na hlavním ovládacím panelu umístěném na samostatně vertikálně i horizontálně přestavitelné plošině pro obsluhu.





TOS VARNSDORF a.s.

Říční 1774

Varnsdorf

407 47

Česká republika



Tel.:+420 412 351 203

Mob.:+420 605 203 772

Fax: +420 412 351 269

E-mail: info@tosvarnsdorf.cz

Internet: www.tosvarnsdorf.cz
