O-kroužky jsou kruhové těsnící prvky s vysokou přesností. Konstruktérům nabízejí velmi účinný a ekonomicky výhodný těsnicí prvek pro široký rozsah statických nebo dynamických aplikací.

O-kroužky jsou vulkanizovány ve formách a pro svůj symetrický tvar mohou být použity jako jednoduché i zdvojené těsnění.
Velikost OK je definována vnitřním průměrem d1 x tloušťkou kroužku d2

Dodací podmínky:

O-kroužky lze zajistit dle různých tuzemských i zahraničních norem, které doporučují tloušťky d2 v závislostech na vnitřním průměru d1.
Mimo normalizované rozměry nabízíme také rychlou a přesnou výrobu o-kroužků přímo v naší společnosti.
Díky tomu můžeme nabídnout velmi rychlé dodání o-kroužků nestandardních provedení, například v případě havárie.

Funkce a použití:

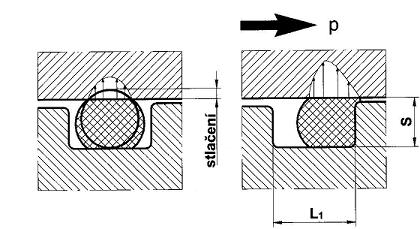

O-kroužek je těsnicí prvek, který při stlačení působí jak v radiálním tak axiálním směru. Při zatížení tlakem v systému tvoří výslednou těsnicí sílu. Celkový těsnicí tlak roste se stoupajícím provozním tlakem. Jelikož má O-kroužek v porovnání s ostatními prvky řadu předností:

• je možno těsnit téměř všechny kapaliny a plyny
• jednoduchá montáž
• cenová výhodnost
• použitelné pro statické i dynamické zatížení

Materiál O-kroužků

Volba materiálu a tvrdosti závisí na:

• velikosti těsnící spáry
• teplotě
• tlaku
• chemickém zatížení

Ve většině případů použití těsnění se prosadila standardní kvalita NBR 70 Sh. Při vyšším teplotním a chemickém zatížení je k dispozici výběr standarní kvality Viton FPM 80 Sh. Složitější aplikace je vhodné vždy konzultovat

Tvrdost materiálů

Volba tvrdosti materiálu OK závisí na šířce spáry a těsněném tlaku.

Tvrdost OK se především určuje podle velikosti provozního tlaku a těsněné spáry. Při vysokém tlaku a velké spáře se volí tvrdší materiály, aby bylo zabráněno vtlačení do spáry. Je-li to konstrukčně možné, je technicky lepším řešením materiál střední tvrdosti společně s opěrným kroužkem, neboť tlaková deformace při 70 Sh je menší než např. při 90 Sh.

Tvrdost materiálu je udávána ve stupnici „shore“ nebo „IRHD“:

Tolerance ± 5 Testováno dle DIN 53505 resp. 53519

Těsnící spára

Při tlakovém zatížení je O-kroužek vtlačován do protilehlé strany drážky. Abychom zabránili vtlačení O-kroužku do spáry a tím zničení kroužku, je vhodné volit OK s maximálním průřezem pro danou aplikaci. Při stejných provozních podmínkách a šířkách spáry je OK s menším průřezem vtlačován do spáry stejné šířky relativně více než OK s velkým průřezem. Vtlačování kroužků do spáry lze také zabránit volbou OK vyšší tvrdosti nebo využitím kombinace OK s opěrným kroužkem.

Výrobní tolerance O-kroužků:

Tyto hodnoty ukazují tolerance při použití NBR, při tvrdosti 70 Shore. Jiné směsi mají při použití stejných forem rozdílné průřezy a větší tolerance. Speciální formy mohou být vyrobeny vždy v přesných velikostech dle vašich požadavků

Označení objednávky

O-kroužek NBR 70 35×3
O-kroužek … typ
NBR … materiál
70 … tvrdost
35 … d1 (vnitřní průměr)
3 … d2 (tloušťka OK)

ZNAČENÍ OPĚRNÉHO KROUŽKU PRO OBJEDNÁVKU

ST PTFE 35 X 31 X 2
ST … typ
PTFE … materiál
35×31×2 … rozměr
